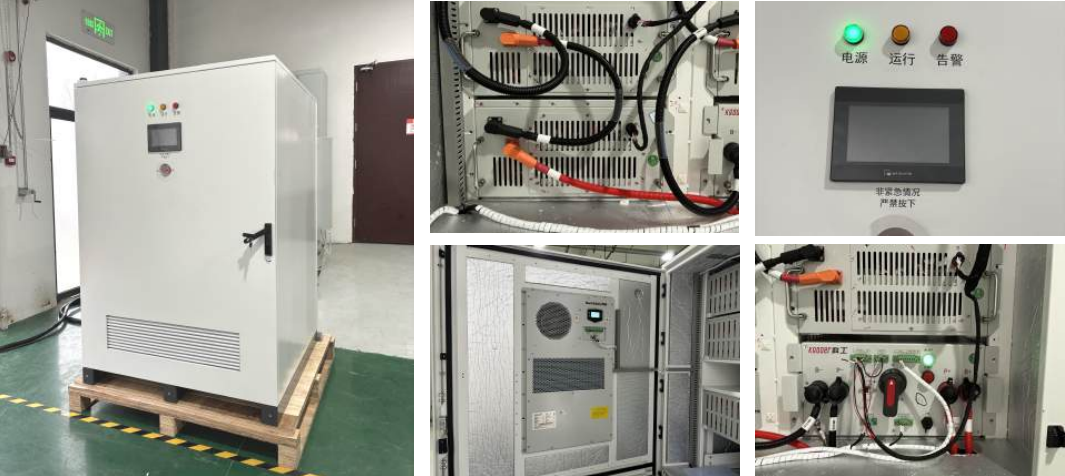

60 किलोवाट 121 किलोवाट घंटा कें आउटडोर कैबिनेट ऊर्जा भंडारण प्रणाली एकटा बैटरी पैक, बिजली रूपांतरण प्रणाली (पीसीएस), ऊर्जा प्रबंधन प्रणाली (ईएमएस), आ बुद्धिमान तापीय नियंत्रण कें मौसम-प्रतिरोधी कैबिनेट मे एकीकृत करयत छै, जे कोनों बाहरी वातावरण मे भरोसेमंद प्रदर्शन प्रदान करयत छै.
एकर मॉड्यूलर सब-एकटा मे-एक डिजाइन स्थापना आ रखरखाव कें सरल बनायत छै जखन कि लगातार, लागत-प्रभावी संचालन कें लेल स्थिर ग्रिड कनेक्शन, पीक शेविंग, आ बैकअप पावर कें समर्थन करयत छै.
अहाँक ऊर्जा आवश्यकताक लेल अनुकूलित
निरंतर, विश्वसनीय ऊर्जा आपूर्ति
121 किलोवाट घंटा क्षमता आ 60 किलोवाट उत्पादन महत्वपूर्ण भार कें लेल निर्बाध बिजली सुनिश्चित करयत छै, ग्रिड कें स्थिरता कें समर्थन करयत छै आ परिचालन डाउनटाइम कें न्यूनतम करयत छै.
उच्च दक्षता एवं स्मार्ट नियंत्रण
लगभग-99% बिजली रूपांतरण दक्षता आ उन्नत ईएमएस समन्वय ऊर्जा कें उपयोग कें अनुकूल बनायत छै, बिजली लागत मे कमी आ समग्र प्रदर्शन मे सुधार करयत छै.
व्यापक सुरक्षा संरक्षण
बहु-स्तरीय सुरक्षा आ बुद्धिमान निगरानी सं लैस, सिस्टम सब परिस्थितिक मे सुरक्षित प्रदर्शन सुनिश्चित करयत छै आ रखरखाव कें आवश्यकताक कें कम करयत छै.
मजबूत आउटडोर अनुकूलन क्षमता
कठोर वातावरण मे विश्वसनीय रूप सं प्रदर्शन करय कें लेल टिकाऊ घटक आ आउटडोर-रेटेड सुरक्षा कें साथ इंजीनियरिंग कैल गेल छै, जे भरोसेमंद संचालन साल-भर सुनिश्चित करय छै.
विनिर्देश
बैटरी पैरामीटर
| आदर्श | सीबीएस120 |
| रेटेड वोल्टेज | 806.4V |
| रेटेड क्षमता | १५०आह |
| उर्जा | 121किलोवाट घंटा |
| ऑपरेटिंग वोल्टेज रेंज | 655-920V |
| श्रृंखला एवं समानांतर कनेक्शन | 1P252S |
सिस्टम पैरामीटर
| कनेक्शन | 3पी+एन+पीई |
| रेटेड पावर | 60KW के |
| ग्रिड वोल्टेज रेंज | 400V±15% |
| अधिकतम रूपांतरण दक्षता | 98.9% |
| रेटेड आवृत्ति | 50/60 हर्ट्ज |
| ग्रिड आवृत्ति सीमा | 47 हर्ट्ज-52 हर्ट्ज/56 हर्ट्ज-62 हर्ट्ज |
| वर्तमान कुल हार्मोनिक विकृति | रेटेड पावर पर 3% सं कम या बराबर |
| डीसी घटक | <0.5% of rated output current |
| पावर फैक्टर | >0.99 |
सामान्य पैरामीटर
| संचार | आरएस232/आरएस485/वाईफाई/4जी/ईथरनेट |
| शीतलन प्रणाली | हवा शीतलन |
| अग्निशामक प्रणाली | परफ्लूरोहेक्सानोन |
| संचालन तापमान | -25~50℃ (derating >४० डिग्री ) २. |
| भंडारण तापमान | -25 ~ 55 डिग्री |
| सापेक्षिक आर्द्रता | 5% ~ 95% (गैर - संघनन) |
| काम कर रहे ऊंचाई | ≤4000m (derating >2000m ) |
| शोरगुल | <70dB |
| आईपी ग्रेड | आईपी55 |
| आकार (डब्ल्यू * डी * एच)। | 1200 * 1200 * 1800 मिमी (47.2 * 47.2 * 70.9 इंच) आर. |
| वजन | 1.5टन के |
अग्रणी इन्वर्टर ब्रांड द्वारा सूचीबद्ध
हमरऽ बैटरी क॑ आधिकारिक तौर प॑ कई वैश्विक स्तर प॑ मान्यता प्राप्त इन्वर्टर निर्माता द्वारा संगत के रूप म॑ सूचीबद्ध करलऽ गेलऽ छै । प्रत्येक उत्पाद कें कठोर परीक्षण आ सत्यापन सं गुजरल गेल छै, ताकि विविध इन्वर्टर प्लेटफॉर्मक मे निर्बाध संचार, विश्वसनीय संचालन, आ पूर्ण संगतता सुनिश्चित कैल जा सकय.
सिस्टम आर्किटेक्चर
CBS120 एकटा परिष्कृत मुदा सहज आर्किटेक्चर कें रोजगार दै छै जे निर्बाध ऊर्जा प्रबंधन आ इष्टतम प्रदर्शन सुनिश्चित करय छै:
ईएमएस ऊर्जा प्रबंधन मंच
ईथरनेट आ 4जी संचार
पीसीएस (द्विदिशात्मक पावर कन्वर्टर) + बीएमएस (बैटरी प्रबंधन प्रणाली)
ग्रिड/लोड द्विदिशा बिजली नियमन
भौतिक एवं पर्यावरणीय विनिर्देश
आयाम
1200 × 1200 × 1800 मिमी (डब्ल्यू × डी × एच)
वजन
1500 किलो के
आईपी रेटिंग
IP55 (आउटडोर सुरक्षा) 1।
शोर स्तर
70dB @1 मीटर स कम या बराबर
संचालन तापमान
-२० डिग्री सँ ५० डिग्री (-४ डिग्री एफ सँ १२२ डिग्री एफ) २.
भंडारण तापमान
-25 डिग्री से 55 डिग्री (-13 डिग्री एफ से 131 डिग्री एफ)
सापेक्षिक आर्द्रता
5 ~ 95% (गैर - संघनन)
संचालन ऊंचाई
<4000m (derating >2000m)
सुरक्षा एवं संरक्षण प्रणाली
बैटरी प्रबंधन
व्यक्तिगत कोशिका निगरानी के साथ बीएमएस आर्किटेक्चर
अग्नि दमन
स्वचालित परफ्लूरोहेक्सानोन बुझाने प्रणाली
तापीय प्रबंधन
बुद्धिमान एयर कंडीशनिंग
संरक्षण कार्य
ओवरचार्ज/ओवरडिस्चार्ज/ओवरकरंट/शॉर्ट सर्किट/इन्सुलेशन डिटेक्शन/सर्ज सुरक्षा
कोर फंक्शन
ऊर्जा दक्षता आ प्रणाली कें विश्वसनीयता कें अधिकतम करय कें लेल डिजाइन कैल गेल उन्नत कार्यक्षमता.
द्विदिशा शक्ति रूपांतरण
के साथ निर्बाध एसी / डीसी द्विदिशा रूपांतरण प्राप्त करता है |<20ms response time for charge/discharge switching. Features automatic grid-connected and off-grid mode transition, capable of supporting 100% rated load independently in islanded operation.
व्यापार मूल्य
ग्रिड उतार-चढ़ाव कें मुद्दा कें हल करयत छै, पीक शेविंग कें माध्यम सं 25-40% वार्षिक बिजली लागत मे बचत हासिल करयत छै
अल्ट्रा-तेज प्रतिक्रिया समय (<20ms)
निर्बाध ग्रिड-जुड़े/बंद-ग्रिड संक्रमण
द्वीप मोड मे 100% रेटेड लोड समर्थन
बुद्धिमान ऊर्जा प्रबंधन (ईएमएस) २.
बिजली टैरिफ वक्र आ भार पूर्वानुमान कें आधार पर स्वचालित चार्ज/डिस्चार्ज रणनीति. पीक-घाटी मध्यस्थता, मांग नियंत्रण, आ सौर स्व-खपत सहित 6 ऑपरेटिंग मोड कें समर्थन करयत छै, जे वेब/एपीपी इंटरफेस कें माध्यम सं दूरस्थ रूप सं विन्यस्त कैल जा सकय छै.
व्यापार मूल्य
ऊर्जा कें उपयोग कें अनुकूलित करयत छै, निवेश कें पेबैक कें 3-5 साल तइक छोट करयत छै
स्वचालित टैरिफ-आधारित अनुकूलन
6 विन्यास योग्य ऑपरेटिंग मोड
वेब/एपीपी के माध्यम स दूरस्थ विन्यास
पदानुक्रमित बैटरी प्रबंधन (बीएमएस) २.
252 व्यक्तिगत कोशिका (वोल्टेज/तापमान/एसओसी) कें वास्तविक-समय निगरानी कें साथ बीएमयू+सीबीएमएस दू-स्तरीय आर्किटेक्चर कें नियोजित करयत छै. सक्रिय संतुलन कार्य कोशिका विचरण के बनाए रखता है |<30mV, extending battery lifespan by 20%.
व्यापार मूल्य
सिस्टम कें विश्वसनीयता बढ़ाबै छै, जेकरा सं रखरखाव कें लागत मे 60% कें कमी आबै छै
दू-स्तरीय बीएमयू+सीबीएमएस आर्किटेक्चर
252 कोशिका के व्यक्तिगत निगरानी
सक्रिय संतुलन (कोशिका विचरण<30mV)
बहु-परत सुरक्षा संरक्षण
तापमान निगरानी, धुआं पता लगाबै, आरू परफ्लूरोहेक्सानोन अग्नि दमन प्रणाली क॑ एकीकृत करै छै. विसंगति कें पता चलला कें 5 सेकंड कें भीतर अलार्म आ बिजली कटऑफ ट्रिगर करएयत छै. बुद्धिमान तापीय नियंत्रण बैटरी कें तापमान कें इष्टतम 25±5 डिग्री ऑपरेटिंग रेंज मे बनाए रखयत छै.
व्यापार मूल्य
कर्मी आ संपत्ति कें सुरक्षा सुनिश्चित करयत छै, बीमा प्रीमियम मे कमी करयत छै
एकीकृत तापमान एवं धुआं की निगरानी
तेजी से 5 सेकंड के विसंगति प्रतिक्रिया
सटीक तापीय नियंत्रण (25±5 डिग्री )
आवेदन परिदृश्य
विविध औद्योगिक आ वाणिज्यिक जरूरतक कें लेल बहुमुखी ऊर्जा भंडारण समाधान.
औद्योगिक पीक शेविंग एवं डिमांड मैनेजमेंट
आवेदन
विनिर्माण सुविधाक ऑफ-पीक घंटे कें दौरान चार्ज करयत छै आ पीक अवधि कें दौरान बिजली उत्पादन लाइनक कें डिस्चार्ज करयत छै, जे प्रतिदिन 2 पूर्ण चार्ज/डिस्चार्ज चक्र कें समर्थन करयत छै
दर्द बिन्दु संबोधित
उच्च पीक डिमांड चार्ज सं बिजली कें लागत मे काफी वृद्धि होयत छै
प्रमुख विशेषताएँ
स्वचालित चार्ज/डिस्चार्ज रणनीति आ मांग प्रबंधन कें उपयोग कें-समय-
अपेक्षित परिणाम
पीक डिमांड आ समग्र बिजली खर्च मे कमी आबै छै, जेकरा सं परिचालन दक्षता मे सुधार होयत छै
माइक्रोग्रिड बैकअप बिजली आपूर्ति
आवेदन
डाटा सेंटर या अस्पताल जैना महत्वपूर्ण सुविधाक कें लेल यूपीएस प्रतिस्थापन, 1 सेकंड कें भीतर निर्बाध ऑफ-ग्रिड बैकअप बिजली प्रदान करनाय आ महत्वपूर्ण भार कें लेल लगातार संचालन कें समर्थन करनाय
दर्द बिन्दु संबोधित
डीजल जनरेटर कें स्टार्टअप धीमा, अधिक शोर, उच्च रखरखाव, आ पर्यावरण कें चिंता छै
प्रमुख विशेषताएँ
अल्ट्रा-तेज स्विचिंग, मौन संचालन, आओर कम रखरखाव आवश्यकता
अपेक्षित परिणाम
उच्च बिजली विश्वसनीयता, कम डाउनटाइम, कम परिचालन जटिलता, आ बैकअप संचालन कें दौरान शून्य उत्सर्जन
सौर पीवी ऊर्जा भंडारण एकीकरण
आवेदन
छत पर या जमीन पर-माउंट सौर पीवी भंडारण कें साथ जोड़ीदार अतिरिक्त उत्पादन आ पीक मांग अवधि कें दौरान रिलीज कें कैप्चर करय कें लेल
दर्द बिन्दु संबोधित
सौर उत्पादन आ खपत कें बीच बेमेल स्व-खपत कें कम करयत छै आ आरओआई मे देरी करयत छै
प्रमुख विशेषताएँ
पीवी ग्रिड एकीकरण, समन्वित भंडारण नियंत्रण, बिजली स्मूथिंग, आ रैंप दर प्रबंधन
अपेक्षित परिणाम
सौर ऊर्जा कें उपयोग मे सुधार, सुचारू बिजली आपूर्ति, आ बेसि कुशल ऊर्जा प्रबंधन
ईवी चार्जिंग स्टेशन मांग नियंत्रण
आवेदन
भंडारण कें द्वारा समर्थित फास्ट चार्जिंग स्टेशनक कें पीक पावर कम्पेंसेशन प्रदान करय कें लेल जखन कईटा चार्जर एक संगे संचालित होयत छै
दर्द बिन्दु संबोधित
उच्च-पावर चार्जिंग ट्रांसफार्मर क्षमता सं बेसि भ जायत छै, जइ कें लेल महग ग्रिड अपग्रेड कें आवश्यकता होयत छै
प्रमुख विशेषताएँ
पीक शेविंग, ट्रांसफार्मर ओवरलोड सुरक्षा, आ चार्जिंग स्टेशन ऊर्जा प्रबंधन
अपेक्षित परिणाम
ग्रिड कनेक्शन कें आवश्यकताक कें कम करयत छै, महग बुनियादी ढांचे कें अपग्रेड सं बचयत छै, आ चार्जिंग संचालन कें लेल लाभप्रदता कें समय कम करयत छै
तैनाती एवं संचालन
इष्टतम सिस्टम प्रदर्शन कें लेल सुव्यवस्थित स्थापना आ रखरखाव प्रक्रिया.
आउटडोर ग्राउंड माउंट
न्यूनतम निर्माण वाला खुला जगह के लिये आदर्श |
फायदा
कोनो भवनक आवश्यकता नहि, 2-दिनक स्थापना, सबसँ कम प्रति यूनिट लागत
उपयुक्त परिदृश्य
पर्याप्त जगह वाला औद्योगिक पार्क/चार्जिंग स्टेशन
इनडोर स्थापना
संवेदनशील स्थानक लेल संरक्षित वातावरण
फायदा
नियंत्रित वातावरण, 15% विस्तारित उपकरण जीवन, सुविधाजनक रखरखाव
उपयुक्त परिदृश्य
उपलब्ध कमरा/गोदाम स्थान के साथ सुविधा
कंटेनर एकीकरण
अस्थायी या लचीला जरूरतक कें लेल मोबाइल समाधान
फायदा
उच्च गतिशीलता, तेजी से स्थानांतरण, बेहतर सुरक्षा रेटिंग
उपयुक्त परिदृश्य
अस्थायी बिजली/किराया व्यवसाय/परियोजना-आधारित अनुप्रयोग
नेटवर्क योजना दिशानिर्देश
ग्रिड कनेक्शन
समर्पित 400V तीन-फेज पांच-तार सर्किट, सर्किट ब्रेकर रेटेड करंट 100A स बेसी या बराबर, केबल क्रॉस-सेक्शन 35mm2 स बेसी या बराबर क आवश्यकता अछि
संचार संजाल
ईथरनेट (पसंदीदा) या 4G वायरलेस कनेक्शन, बैंडविड्थ कें आवश्यकता 2Mbps सं बेसि या बराबर, डायनामिक आईपी कें समर्थन करयत छै
अंतराल के आवश्यकता
समानांतर इकाइयक कें बीच 1 मीटर सं बेसि या बराबर, दीवारक सं 0.5 मीटर सं बेसि या बराबर, गर्मी कें अपव्यय आ रखरखाव कें पहुंच सुनिश्चित करनाय
बुनियादी ढांचा
कंक्रीट कें नींव कें भार क्षमता 2 टन/वर्ग मीटर सं बेसि या बराबर, स्थापना कें स्तर 5 मिमी/मीटर सं कम या बराबर, बाहरी स्थापनाक कें लेल वर्षा आश्रय कें आवश्यकता होयत छै
रखरखाव अनुसूची
| तीव्रता | कार्य | समय |
|---|---|---|
| नित्य | सिस्टम स्थिति निगरानी, अलार्म प्रसंस्करण | ५ मिनट के |
| साप्ताहिक | दूरस्थ डाटा निरीक्षण, प्रदर्शन विश्लेषण रिपोर्ट | 20 मिनट के |
| मासिक | ऑन-साइट निरीक्षण, वेंटिलेशन आ हीट सिंक कें सफाई | 60 मिनट के |
| त्रैमासिक | फास्टनर जांच, इन्सुलेशन परीक्षण, बीएमएस अंशांकन | २ घण्टे |
| वार्षिक | गहींर रखरखाव, फर्मवेयर अपग्रेड, निवारक प्रतिस्थापन | ४ घण्टे |
लागत-लाभ विश्लेषण
निवेश पर रिटर्न आ दीर्घ-अवधि मूल्य कें दर्शाबय वाला व्यापक वित्तीय विश्लेषण.
निवेश विभाजन
हार्डवेयर लागत
बैटरी, पीसीएस, ईएमएस, आ आउटडोर कैबिनेट कें कवर करयत छै
स्थापना सेवा
परिवहन, स्थापना, आ कमीशनिंग शामिल अछि।
सॉफ्टवेयर लाइसेंस
आजीवन मुफ्त सॉफ्टवेयर अपडेट आ क्लाउड प्लेटफॉर्म सेवा शामिल अछि
वार्षिक संचालन
बिजली, बीमा, आ जारी संचालन कें लेल स्पेयर पार्ट्स शामिल छै
लागत बचत तुलना (बनाम ग्रिड-केवल आपूर्ति)
वार्षिक बचत लाभ
बिजली अनुकूलन
माध्यम स ऊर्जा लागत कम करैत अछि
पीक शेविंग आ डिमांड मैनेजमेंट
बुनियादी ढांचा निवेश परिहार
के आवश्यकता कम से कम
ट्रांसफार्मर या ग्रिड अपग्रेड
रखरखाव के लागत में कमी
पारंपरिक डीजल जनरेटर कें तुलना मे परिचालन खर्च कम करय छै
पर्यावरण लाभ
कार्बन कम करय कें पहलक कें समर्थन करयत छै आ स्थायित्व कें लक्ष्य मे योगदान करयत छै.
बनाम सीसा-एसिड बैटरी वार्षिक तुलना
प्रतिस्थापन लागत
सीसा-एसिड बैटरी कें हर 3-5 साल मे बदलय कें आवश्यकता होयत छै, जखन कि LiFePO4 10-15 साल तइक चलयत छै, जे बदलय कें चक्र कें कम करयत छै
दक्षता हानि
LiFePO4 सीसा-एसिड (≈70%) सं बेसि गोल-ट्रिप दक्षता (≈88%) प्रदान करयत छै, जे ऊर्जा कें नुकसान कें न्यूनतम करयत छै
रखरखाव के आवृत्ति
LiFePO4 रखरखाव-मुक्त छै, जखन कि सीसा-एसिड कें लेल नियमित इलेक्ट्रोलाइट जांच आ समीकरण कें आवश्यकता होयत छै
प्रतिस्पर्धी लाभ
सीबीएस120 बाजार मे पारंपरिक समाधान आ प्रतिस्पर्धी स कोना बेहतर प्रदर्शन करैत अछि।
बनाम पारंपरिक सीसा-एसिड बैटरी समाधान
| आयाम | सीबीएस120 (लाइफपीओ4)। | सीसा-एसिड बैटरी |
|---|---|---|
| चक्र जीवन | 4000-6000 चक्र | 300-500 चक्र |
| चार्जिंग दक्षता | 95-98% | 70-80% |
| चार्जिंग स्पीड | 0.5C (2 घंटा पूर्ण चार्ज) | 0.2C (5 घंटा पूर्ण चार्ज) |
| रखरखाव | रखरखाव-मुक्त, दूरस्थ निगरानी | मासिक इलेक्ट्रोलाइट, त्रैमासिक समीकरण |
| पर्यावरण प्रभाव | इको-अनुकूल | खतरनाक कचरा |
| प्रति चक्र लागत | सबसे कम | सर्वोच्च |
CBS120 अद्वितीय फायदे
मॉड्यूलर डिजाइन
पीसीएस नियंत्रण कें तहत मॉड्यूल-स्तरीय प्रबंधन कें साथ स्वतंत्र बैटरी मॉड्यूल. एकटा मॉड्यूल कें विफलता सिस्टम संचालन कें प्रभावित नहि करएयत छै
Availability >99.5%
सिस्टम डाउनटाइम कम करैत अछि
आउटडोर IP55 संरक्षण
कोनो समर्पित उपकरण कक्षक आवश्यकता नहि। सीधा बाहरी स्थापना सं सिविल निर्माण आ स्थापना कें जटिलता कम भ जायत छै
धूल/पानी संरक्षण IP55 रेटिंग
-20 डिग्री ~50 डिग्री सर्व-जलवायु वातावरण के अनुकूल |
परफ्लूरोहेक्सानोन अग्नि दमन
पर्यावरण के अनुकूल परफ्लूरोहेक्सानोन बुझाबय वाला एजेंट पारंपरिक हेप्टाफ्लोरोप्रोपेन के जगह लैत अछि
तेजी से दमन प्रतिक्रिया
बैटरी जंग शून्य आ पूर्ण पुन: उपयोग
नवीनतम अग्नि सुरक्षा मानक के अनुरूप
CBS120 के साथ ऊर्जा बचाओ
सीबीएस120 बैटरी ऊर्जा भंडारण प्रणाली लिथियम आयरन फॉस्फेट प्रौद्योगिकी आ बुद्धिमान ऊर्जा प्रबंधन कें माध्यम सं व्यापक मूल्य प्रदान करयत छै:
बिजली लागत बचत
पीक शेविंग आ डिमांड मैनेजमेंट कें माध्यम सं ऊर्जा लागत मे काफी कमी.
निवेश पेबैक
उद्योग-अग्रणी तेजी सं आरओआई, उपयोग परिदृश्य कें आधार पर किछु सालक कें भीतर प्राप्त कैल जा सकय छै.
रखरखाव-निःशुल्क संचालन4000-6000 चक्र जीवनकाल आ दूरस्थ बुद्धिमान निगरानी कें साथ 15 साल कें डिजाइन जीवन
सिस्टम उपलब्धता
मॉड्यूलर डिजाइन आ बहु-परत सुरक्षा सुरक्षा द्वारा सुनिश्चित 99.5% अपटाइम
विनिर्माण उद्यमक, वाणिज्यिक परिसरक, डाटा सेंटर, आ चार्जिंग स्टेशन संचालकक कें लेल आदर्श जे बिजली कें लागत मे कमी, बढ़ल बिजली विश्वसनीयता, आ मांग प्रतिक्रिया कार्यक्रमक मे भागीदारी कें तलाश मे छै. विशिष्ट पेबैक 2-3 साल कें भीतर होयत छै, जइ मे दीर्घ-अवधि कें रिटर्न प्रारंभिक निवेश सं काफी बेसि भ जायत छै.
